目前，隨著國內外LED行業向高效率、高密度、大功率等方向發展，開發性能優越的散熱材料已成為解決LED散熱問題的當務之急。一般來說，LED發光效率和使用壽命會隨結溫的增加而下降，當結溫達到125℃以上時，LED甚至?xí)霈F(xiàn)失效。為使LED結溫保持在較低溫度下，必須采用高熱導率、低熱阻的散熱基板材料和合理的封裝工藝，以降低LED總體的封裝熱阻。

圖1 LED散熱陶瓷基板

現階段常用基板材料有Si、金屬(Al、Cu、W、Mo)及金屬合金材料(Cu/W、Cu/Mo)、陶瓷(Al₂O₃、AlN、SiC、BN)和復合材料等，它們的熱膨脹系數與熱導率如表1所示。其中Si材料成本高；金屬及金屬合金材料的固有導電性、熱膨脹系數與芯片材料不匹配；陶瓷材料難加工等缺點，均很難同時滿足大功率基板的各種性能要求。

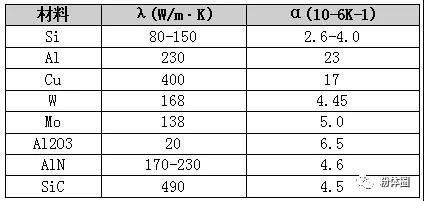

表1 常見大功率LED封裝基板的熱膨脹系數與熱導率

環氧樹脂覆銅基板(FR-4)是傳統電子封裝中應用最廣泛的基板。它起到支撐、導電和絕緣三個作用。其主要特性有：成本低、較高的耐吸濕性、密度低、易加工、易實現微細圖形電路、適合大規模生產等。但由于FR-4的基底材料是環氧樹脂，有機材料的熱導率低，耐高溫性差，因此FR-4不能適應高密度、高功率LED封裝要求，一般只用于小功率LED封裝中。

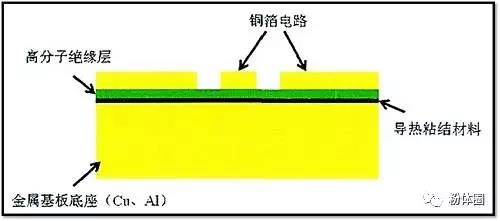

金屬基覆銅基板(MCPCB)是繼FR-4后出現的一種新型基板。它是將銅箔電路及高分子絕緣層通過導熱粘結材料與具有高熱導系數的金屬(Cu、Al)、底座直接粘結制得，如圖2所示。其熱導率約為1.12 W/m·K，相比FR-4有較大的提高。由于MCPCB具有優異的散熱性，它已成為目前大功率LED散熱基板市場上應用最廣泛的產品。但MCPCB也有其固有的缺點：高分子絕緣層的熱導率較低，只有0.3 W/m·K，導致熱量不能很好的從芯片直接傳到金屬底座上；金屬Cu、Al的熱膨脹系數較大，可能造成比較嚴重的熱失配問題。

金屬基復合基板(MMC)最具代表性的材料是鋁碳化硅(AlSiC)。鋁碳化硅是將SiC陶瓷的低膨脹系數和金屬Al的高導熱率結合在一起的金屬基復合材料，它綜合了兩種材料的優點，具有低密度(2.79g/cm³)、低熱膨脹系數、高熱導率、高剛度等一系列優異特性。AlSiC的熱膨脹系數可以通過改變SiC的含量來加以調試，使其與相鄰材料的熱膨脹系數相匹配，從而將兩者的熱應力減至最小。如圖3是一種以AlSiC做基板的多芯片封裝示意圖。

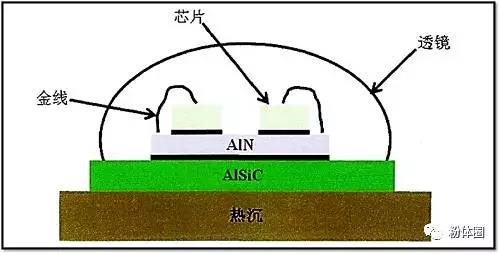

圖3 一種以AlSiC做基板的多芯片封裝示意圖

長期以來，Al₂O₃和BeO陶瓷是大功率封裝兩種主要基板材料。但這兩種基板材料都固有缺點，Al₂O₃的熱導率低，熱膨脹系數與芯片材料(如Si)不匹配；BeO雖然具有優良的綜合性能，但生產成本較高和有劇毒。因此，從性能、成本和環保等方面考慮，這兩種基板材料均不能作為今后大功率LED器件發展最理想材料。AlN陶瓷具有高熱導率、高強度、高電阻率、密度小、低介電常數、無毒、以及與Si相匹配的熱膨脹系數等優異性能，將逐步取代傳統大功率LED基板材料，成為今后最具發展前途的一種陶瓷基板材料。

氮化鋁(AlN)是一種人工合成礦物，并非天然存在于大自然中。AlN的晶體結構類型為六方纖鋅礦型，具有密度小(3.26g/cm³)、強度高、耐熱性好（約3060℃分解）、熱導率高、耐腐蝕等優點。

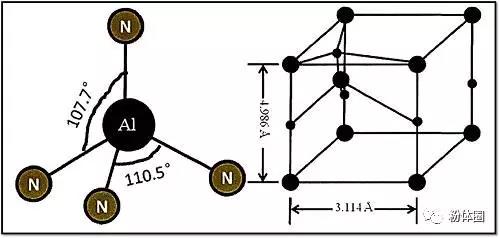

圖4 AlN纖鋅礦型晶體結構示意圖

AlN是一種強共價鍵化合物，其熱傳導機理是晶格振動（即聲子傳熱）。由于Al和N的原了序數小，從本性上決定了AlN具有很高的熱導率，其熱導率理論值可高達319W/m·K。但在實際產品中，由于AlN的晶體結構可能完全均勻分布，并存在很多雜質和缺陷，如圖5所示，使得其熱導率般只有170-230W/m·K。在熱傳導過程中，晶體中的各種缺陷（如點陣畸變、位錯、雜質、氣孔、微裂紋）、晶界、界面、第二相以及聲子本身都會對聲子產生干擾和散射，從而大大降低基板的熱導率。

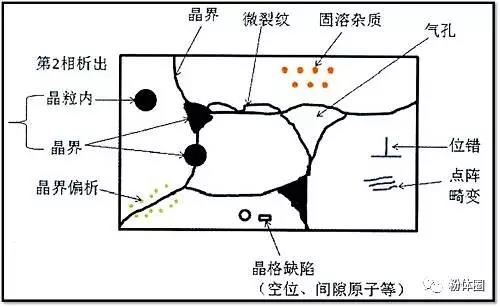

圖5 影響AlN基板熱導率的各種因素

由于AlN基板不具有電導性，因此在用作大功率LED散熱基板之前必須對其表面進行金屬化和圖形化。但AlN與金屬是兩類物理化學性質完全不同的材料，兩者差異表現最為突出的就是形成化合物的成鍵方式不同。AlN是強共價鍵化合物，而金屬一般都表現為金屬鍵化合物，因此與其它化學鍵的化合物相比，在高溫下AlN與金屬的浸潤性較差，實現金屬化難度較高。因此，如何實現AlN基板表面金屬化和圖形化成為大功率LED散熱基板發展的一個至關重要問題。目前使用最廣泛的AlN基板金屬化的方法主要有：(1)機械連接法、(2)厚膜法、(3)活性金屬釬焊法、(4)共燒法、(5)薄膜法、(6)直接覆銅法。

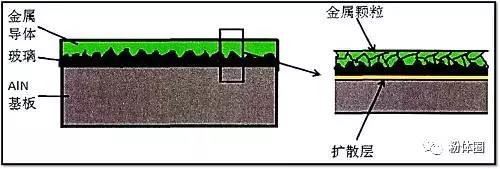

圖6 厚膜法金屬化AlN基板示意圖

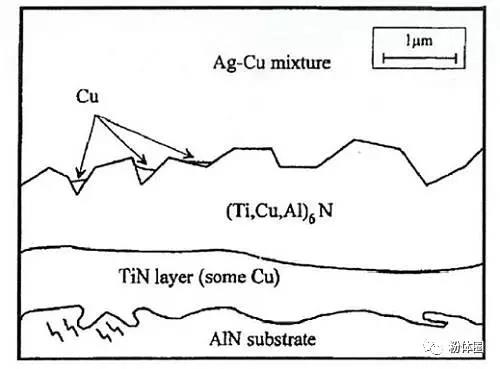

圖7 AlN基板與活性金屬釬料結合界面示意圖

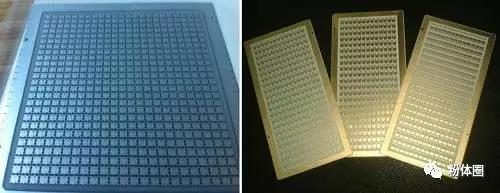

圖8 多層金屬AlN陶瓷基板

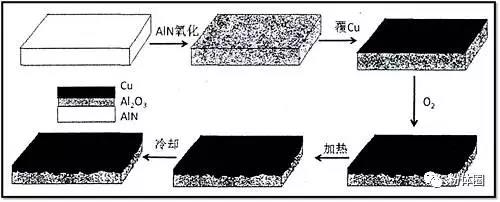

圖9 AlN基板直接覆銅工藝
